一、產品簡介
為了配合高校物理、測控、光電信息類等專業的“CCD應用技術”、“圖像傳感器應用技術”、“光電技術實驗”等實驗課程，我公司針對光電圖像傳感器領域及機器視覺領域?yàn)楦咝Ｑ兄瞥蛇@款綜合性實驗產品。該產品不僅可以使學生和老師直觀的理解彩色和黑白線陣CCD的原理，而且還能夠通過提供的軟件和動手搭建實驗器材使學生更進一步的了解線陣CCD的幾種典型應用；更重要的是學生通過提供的二次開發包可以充分發揮自己的創造力,還可以擴展更多的開發性實驗，真正的做到學以致用，對提高學生對CCD工作原理及其在實際應用上的認識和提高教師的教學質量都有積極的作用。
二 、 知識點
黑白線陣 CCD 驅動、彩色線陣 CCD 驅動、信號處理、
二值化、物體測量
三 、 涉及課程
模擬電子技術、數字電子技術、數字信號處理、微機原理及應用、單片機、軟件技術基礎、傳感器原理、數字圖像處理、光電檢測技術
四、實驗內容
1、線陣 CCD 驅動原理實驗
（1）彩色/黑白線陣 CCD 工作原理與驅動波形觀測
（2）彩色/黑白線陣 CCD 模擬輸出信號的調整
（3）通過采集卡對彩色線陣 CCD 的模擬輸出信號進行 A/D 轉換和數據采集
2、彩色/黑白線陣 CCD 光路系統安裝調試實驗
3、通過軟件浮動閾值對 CCD 的輸出信號進行二值化處理
4、利用彩色/黑白線陣 CCD 對物體尺寸進行非接觸的實時測量
5、利用彩色/黑白線陣 CCD 對物體的角度進行測量
6、利用彩色/黑白線陣 CCD 測量物體的振動
7、利用彩色/黑白線陣 CCD 識別一維條形碼
8、利用彩色/黑白線陣 CCD 掃描物體的二維圖像
9、利用線陣 CCD 進行錐度和錐角測量
10、擴展性實驗
（1）通過提供的 CPLD 程序，學生可以了解 CPLD 對外圍器件的控制
（2）編寫線陣 CCD 的 A/D 數據采集程序
（3）編寫程序來采集擴展相機的數字信號
（4）利用擴展相機并編寫軟件進行其他如尺寸測量等實驗
五、實驗配置

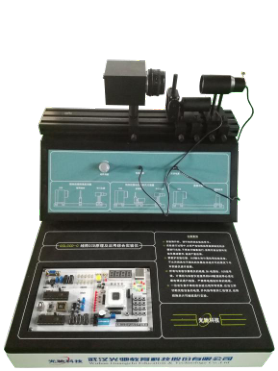

CCD 原理及應用實驗儀、彩色線陣 CCD 相機、黑白線陣 CCD 相機、測試組件、線陣 CCD 上位機軟件、實驗講義等。
備注：本實驗系統可選配示波器、電腦，客戶自行購買，亦可由我司代購，價格另計。
