一、產品簡介

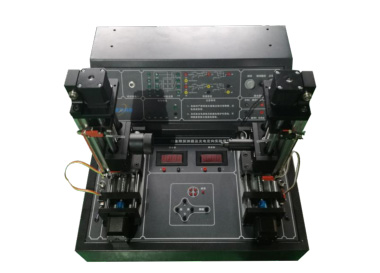

GCSXX-C 型四象限探測器及光電定向?qū)嶒?yàn)裝置由早期版本 GCSXX-B 改進而來，為單片機和模數電路組合控制的智能化綜合型光電定向?qū)嶒?yàn)儀器，它是依據光學雷達和光學制導的原理設計的，利用其光電系統可以直接、間接地測定目標的位置，并能跟蹤目標運動。本產品繼承了以前版本的所有實驗內容及優點，光源采用壽命更長更為實用 650nm 焦距

可調半導體激光器，光電探測接收器為四象限探測器，可以直觀、快速的定位并跟蹤目標，激光器與探測器均固定于二維電動滑軌上，激光器采用自動手動結合方式控制運行軌跡，探測器由系統自動控制，可跟蹤激光器同步運動。學生可以通過該系統觀測到紅外可見光輻射到四象限探測器上的位置和強度變化，了解四象限定向基本原理以及四象限定向的相關應用。

本實驗系統由三部分組成：

1、硬件模擬定向，通過模擬電路進行坐標運算，運算結果通過數字表頭進行顯示，從而顯示出定向坐標；

2、軟件數字定向，通過 AD 轉換電路對四個象限的輸出數據進行采集處理，經過單片機運算處理，將數據送至電腦，由上位機軟件實時顯示定向結果。

3、目標跟蹤系統，通過單片機對四象限探測器輸入的數據進行分析，推算目標的運動方向，控制四象限探測器沿目標運動方向運動。

二 、 知識點

激光器驅動、四象限光電傳感器、光電定向

三、 涉及課程

電路原理、模擬電子技術、信息處理基礎、光電檢測技術、軟件技術基礎、光電子技術、傳感器原理

四、實驗內容

1、系統組裝調試實驗

2、激光器（650nm）脈沖驅動實驗

3、四象限探測器輸出脈沖信號放大實驗

4、四象限探測器輸出脈沖信號展寬實驗（采樣保持）

5、硬件定向?qū)嶒?yàn)

（1）由電阻構成的硬件和差運算電路實驗

（2）由運算放大器構成的硬件和差運算電路實驗

（3）坐標計算實驗

6、軟件定向?qū)嶒?yàn)

（1）四象限探測器輸出信號數據采集實驗

（2）上位機軟件實驗

7、四象限探測器應用實驗

（1）掃描尋光實驗

（2）半自動跟蹤激光實驗

（3）全自動跟蹤激光實驗

*（4）外接驅動信號跟蹤實驗

*（5）四象限探測器的外接信號調制解調實驗

五、實驗配置

四象限探測器及光電定向?qū)嶒?yàn)裝置、激光器組件、四象限探測器組件、二維電動平移臺，上位機軟件、實驗講義等。

備注：本實驗系統可選配示波器、電腦，客戶自行購買，亦可由我司代購，價格另計。
