一、產品簡介

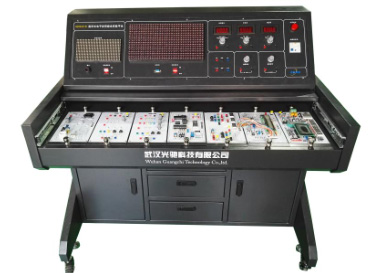

為適應實驗教學改革，培養學生創新能力、實踐能力，GCXSJS-B 顯示光電子應用綜合實驗平臺從單純的光電顯示技術理論驗證轉移到加強學生的基本技能訓練上來，在完成各種特性測試、原理驗證性實驗，滿足基本教學需求的同時，從當前實際出發，增加大量顯示應用性實驗，同時提供各種二次開發設計，并結合嵌入式技術和上位機軟件知識，形成了具有綜合性、設計性、應用性和研究性的實驗內容。

二、知識點

段碼驅動、點陣驅動、彩色液晶驅動、觸摸驅動、矩陣鍵盤、單片機、廣告屏設計、LED 光源驅動、光控、VFD、OLED、PDP、光纖照明

三、涉及課程

模擬電路、數字電路、單片機、平板顯示技術、液晶顯示技術、光電顯示技術、LED 顯示技術、光電子技術、顯示器件驅動及應用、光源與照明技術、光纖照明技術

四、實驗內容

（一）插件 D LED  模塊

1、常見 LED 電流調節驅動實驗

2、特殊 LED 電流調節驅動實驗

3、LED 配色實驗

4、PWM 調節驅動 LED 實驗

（二）貼片 D LED  模塊

1、LED 驅動實驗

2、LED 配色實驗

3、大功率 LED 照明實驗

（三）D LED  恒流恒壓驅動模塊

1、LED 電壓驅動實驗

2、LED 恒流驅動實驗

（四）D LED  發光角度特性測試模塊

1、 LED 正向特性測試實驗

2、 LED 反向特性測試實驗

3、 LED 角度特性測試實驗

4、 LED 光譜特性測試實驗

5、LED 時間響應特性測試實驗

（五）D LED  照明模塊

1、自動控制照明 CDS/PIR 實驗

2、LED 照明實驗

3、市電指示及阻容降壓 LED 警示燈驅動實驗

（六） 數碼管調制模塊

1、 數碼管驅動實驗

2、 電壓測量實驗

3、脈沖測量實驗

（七） D VFD  模塊

1、 VFD 靜態驅動顯示功能

2、 2VFD 動態顯示功能

3、 VFD 靜態驅動顯示電壓-電流測試功能

4、 VFD 靜態驅動顯示電壓-亮度測試功能

5、 VFD 動態驅動顯示電壓-電流測試功能

6、 VFD 動態驅動顯示電壓-亮度測試功能

7、 VFD 動態顯示占空比-亮度測試功能

8、 VFD 應用驅動設計功能

（八） LED 、2 1602 及 及 4 12864  顯示綜合模塊

1、 LCD1602 顯示實驗

2、 紅外線無線通信實驗

3、 LCD12864 顯示實驗

4、 LED 點陣動態掃描顯示實驗

5、 數碼管驅動實驗

6、 流水燈 LED 掃描驅動（動態）實驗

7、 三基色 LED 顯示驅動實驗

（九）8 2.8  及 0 5.0 寸 寸 D LCD  模塊

1、 MINI-STM32 開發應用設計

2、 LED 閃爍實驗

3、 按鍵實驗

4、 串口通信實驗

5、 外部中斷實驗

6、 SysTick 實驗

7、 定時器實驗

8、 LCD 顯示實驗

9、 RTC 實時時鐘實驗

10、  內部溫度傳感器實驗

11、  觸摸屏實驗

12、  串口 HMI 液晶屏的應用設計

13、  溫度傳感器 DS18B20 實驗

14、  溫濕度傳感器 DHT11 實驗

15、  語音芯片 OSYNO6188 實驗

（十）廣告屏設計模塊說明

1、 LED 單色廣告屏軟件認知實驗

2、 上位機軟件控制廣告屏顯示實驗

（十一）全彩 D LED  顯示及控制模塊實驗

1、 32*16 全彩色 LED 顯示屏及控制軟件認知

2、 節目窗的詳細制作實驗

3、 PowerPoint、Word、Excel 播放以及 Flash 播放

4、 定時播放和控制

5、 亮度控制與逐點校正

6、 遠程操控實驗

7、 全彩 LED 廣告屏拼接實驗（擴展實驗）

8、 大型全彩 LED 廣告屏設計實驗（擴展實驗）

（十二）光纖照明模塊

1、 光源器認知操作實驗

2、 光纖端面處理基本操作實驗

3、 光纖照明設計實驗

（十三）P PDP  模塊

1、 熟悉 PDP 的工作原理

2、 熟悉 PDP 的發光特點

（十四）單片機應用開發模塊

1、 按鍵控制 LED 實驗

2、 流水燈實驗

3、 數碼管動態顯示實驗

4、 數碼管靜態顯示實驗

5、 LED 點陣顯示實驗

6、 AD-DA 轉換實驗

7、 譯碼器實驗

8、 溫度傳感器實驗

9、 矩陣鍵盤實驗

10、  液晶屏圖文顯示實驗

（十五）D OLED  模塊實驗

1、 單色 OLED 顯示實驗

2、 全彩 OLED 顯示實驗

五、 實驗配置

顯示光電子實驗平臺主機、LED 顯示模塊、LED 驅動模塊、LCD 顯示及驅動模塊、廣告屏顯示及驅動模塊、CDS/PIR 人體感應及光強感應模塊、OLED 顯示及驅動模塊、VFD 顯示及驅動模塊、PDP 模塊、光纖照明模塊、數據采集模塊、實驗軟件、實驗講義等。

備注：本實驗系統需要配置電腦和示波器，客戶可自行購買，也可由我司代購，價格另計。
