一、產品簡介

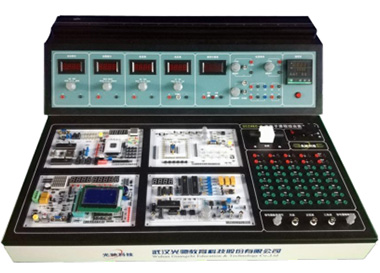

GCZHKC-B 型光電子課程綜合實訓平臺由光學組件、儀表顯示單元、電源驅動單元、光電傳感器信號調理單元、各種不同光電傳感器組件、各種不同應用的電路單元以及數據采集系統等構成。本實驗平臺功能強大，各種測試應用模塊豐富，基本囊括了光電子專業基礎實驗課程內容，系統可開設光電子技術實驗、CCD測試與應用類實驗、單片機開發實

驗、CPLD 開發實驗以及虛擬儀器開發實驗。光電子專業基礎課實驗的主要內容為光電傳感器原理及其特性參數的測量、典型應用，并利用光電傳感器構成各種非接觸測量，內容豐富。CCD 測試與應用類實驗也非常豐富，包括線陣 CCD 和面陣 CCD 工作原理類實驗，利用 CCD 進行檢測方面的應用實驗，圖像處理實驗等豐富的實驗內容。該實訓平臺的模塊豐富，拓展空間巨大，可作為相關專業的課程設計與畢業設計平臺，有利于學生深入理解基礎理論，全面掌握綜合技能，使所學知識得到系統鍛煉。提供大量的開放性實驗教

學內容，加強實踐研究與應用開發工作的進展。有利于培養學生獨立思考與創新思維，提高科研工程能力。

二 、 知識點

半導體光源、光敏電阻、光電二極管、光電三極管、硅光電池、光電倍增管、熱敏電阻、熱釋電傳感器、光電耦合器、PSD 傳感器、四象光電限傳感器、光電檢測、線陣 CCD面陣 CCD、圖像處理、LED 光源

三 、 涉及課程

光電子技術、光譜學、光電檢測技術、發光學、光電器件技術、電路原理、模擬電子技術、單片機、CPLD、CCD 應用技術、圖像處理與顯示技術、虛擬儀器

四、實驗內容

光電技術類實驗：

1、半導體光源（LD、LED）光輻射照度參數測量

2、光敏電阻特性參數及測量

3、光敏電阻的變換電路

4、光電二極管的特性參數及測量

5、光電二極管變換電路實驗

6、光電三極管的特性參數及測量

7、光電三極管變換電路實驗

8、硅光電池的特性參數及測量

9、硅光電池變換電路實驗

10、PIN 光電二極管的特性參數及測量

11、PIN 光電二極管變換電路實驗

12、光電倍增管特性參數及測量

13、光電倍增管測量微弱光實驗

14、APD 光電二極管的特性參數及測量

15、APD 光電二極管變換電路實驗

16、色敏光電二極管的特性參數及測量

17、色敏光電二極管變換電路實驗

18、熱敏器件特性測試實驗

19、熱敏器件變換電路實驗

20、熱釋電探測器實驗

21、光電耦合器特性參數的測量及應用實驗

22、PSD 位置傳感器實驗

23、四象限光電傳感器實驗

24、線陣 CCD 原理實驗

25、光電照明燈控制實驗

26、LED 光譜特性測試實驗（需單獨配光譜儀）

27、LED 輻射強度空間分布特性及半角測試實驗

28、LED 伏安特性測試實驗

29、LED 角度特性測試實驗

30、LED 的 I-P 特性測試實驗

31、LED 的 I-T 特性測試實驗

32、LED 的 P-T 特性測試實驗

33、太陽能電池實驗

34、光電測距實驗

35、微弱光信號發生與檢測實驗

36、光調制解調實驗

37、CPLD 設計實驗（單色點陣屏顯示、段碼管驅動、交通燈控制）

38、單片機相關實驗（AD、DA、鍵盤輸入）

39、虛擬儀器開發實驗

D CCD  技術類實驗（含線陣 D CCD  和彩色面陣  CCD ）：

1、線陣 CCD 驅動原理實驗

（1）驅動頻率調節實驗

（2）積分時間調節實驗

（3）輸出信號觀測實驗

2、線陣 CCD 光路系統安裝調試實驗

3、線陣 CCD 輸出信號處理實驗

4、硬件二值化處理實驗

5、線陣 CCD 測徑實驗

6、線陣 CCD 的 USB 數據采集實驗

7、軟件二值化處理實驗

8、開發性實驗部分

（1）線陣 CCD 驅動系統設計

（2）線陣 CCD 輸出信號處理系統設計

（3）線陣 CCD 數據采集系統設計

（4）測量物體外形尺寸的應用

9、面陣 CCD 原理實驗

10、面陣 CCD 驅動實驗

11、面陣 CCD 數據采集實驗

12、圖像增強及清晰處理實驗

13、圖像空間變換實驗

14、圖像信息點運算實驗

15、圖像邊緣檢測及二值形態學操作實驗

16、尺寸測量實驗

17、圖像分割及圖像處理實驗

18、顏色識別實驗

19、面陣 CCD 實物掃描及實物投影

五 、實驗配置

光電子課程綜合實訓平臺臺體自帶光學導軌；各種光電器件組件包括光敏電阻、光電二三極管、硅光電池、PIN 光電二極管、APD 光電二極管、色敏光電二極管、光電倍增管、熱敏器件、熱釋電組件、PSD 組件、四象限傳感器組件、LED 光源組件、太陽能電池組件、光電探測光路組件、線陣 CCD組件、面陣 CCD 組件；光學滑座及支架；實驗軟件包括線陣 CCD 圖像處理軟件、面陣 CCD 圖像處理軟件、四象限目標定位軟件、PSD 位置測量軟件等。

備注：本實驗平臺我司提供 加強型配置，該配置另含電腦、示波器、光譜儀及配套軟件，價格另計。
