【網站產品宣傳】
電磁場與電磁波綜合實驗平臺
（TLS-EmWLab-216）
一、平臺特點
支持適合多學科實驗設計系統平臺，使本科生和究生能夠通過自主設計不同感應器和天線，驗證自己設計思想；建立電磁場無線技術實驗室，對全校研究生、本科生開設一系列“電磁場與波”、“微波技術與測量”、“天線”、“電磁兼容”等相關課程實驗，突出設計類、綜合類，兼?zhèn)潋炞C類相關實驗，提高學生設計動手能力，適應卓越工程師認證計劃；實驗內容突出設計性、綜合性，覆蓋驗證性和演示性實驗，支撐學生開展相關設計類的創新挑戰性實驗，并可作為本科畢業設計平臺，并針對研究生個性化項目設計的驗證性實驗發揮更高的效能。
該系統注重一系列趣味性實驗過程，能最大限度調動激發學生自主學習知識的自覺性，以完成對重點知識點理解和運用為目的，培養學生創新能力，支持老師高效率開發和開展“電磁場與無線技術”核心課程群相關創新實驗。
1、 巧妙運用麥克斯韋方程的工程應用技術，采用特制的無源發光電磁波感應器，使抽象的“電磁波”看得見、摸得著，電波傳播眼見為實，幫助學生建立空間形象；有效化解感念抽象于形象，化物理現象模糊于具體，改變實驗呆板、實驗內容單調，印象不深刻的弊端。
2、 開放式實驗平臺，支持授課老師利用本系統，廣泛開展和開發創新實驗項目，形成教學新成果，調動學生自主設計實驗，自覺參與實驗的能動性，培養學術創新意識，通過實驗培養學生工程能力。
3、 在課時資源緊缺的情況下，能有效提高單位課時的實驗項目。
4、 涉及學科面廣，知識點覆蓋寬，多學科實驗項目豐富，實驗系統使用效率高。
5、 互動可視性強，學生參與度高，學習互動性強。
6、 支持授課老師新實驗開發，分享電子科技大學創新實驗成果。
二、主要參數
序號 | 名 稱 | 主 要 技 術 規 格 |
一 | 正常工作條件 | |
1 | 電 源 | AC220V±10％、50Hz±5； |
2 | 工作環境溫度 | 0°40° |
3 | 軟件運行環境 | WindowsXP/Vista/Win7～Windows10 |
4 | v 實驗系統軟件 | EWMlab v2.0 電磁波實驗應用嵌入式系統軟件 |
v 5 | 運行軟件標配模塊 | v 認識電磁波實驗?zāi)K； v 包括場矢量實驗?zāi)K； v 電磁波傳播特性實驗?zāi)K（包括邁克迅干涉實驗、空間行、駐波特性實驗）； v 極化電磁波實驗?zāi)K（空間極化波的三維特征）； v 天線實驗?zāi)K； v 實驗演示視頻模塊、系統升級配置模塊； |
v 6 | 支持添加軟件模塊 （選配） | v 諧振腔微擾法介電常數實驗?zāi)K； v 電磁兼容實驗?zāi)K； v “場”與“路”參數測量實驗?zāi)K； v 三維電磁仿真實驗?zāi)K。 3GHz、或6GHz矢量網絡分析實驗?zāi)K（S網絡參數測試計算）； 3GHz、或6GHz頻譜測試實驗?zāi)K。 |
二 | 收發系統 | |
1 | 工作頻率 | 范 圍： 138MHz-4.5GHz |
步進調整： 1MHz | ||
2 | 射頻放大輸出 | 功率控制： 0～31級衰減調整控制 |
放大頻率范圍：700Mhz～1250Mhz | ||
最大輸出功率：＜32dBm | ||
3 | 發射組件 | 一體化多頻段四極化微帶天線：覆蓋垂直極化、水平計劃、左旋圓極化、右旋圓極化；增益：＞3dBi ； |
4 | 接收組件 | 無源發光電磁波感應器：發光感應靈敏度：＜22dBm；自檢波發光接收天線標準件：規格10cm～20cm。（專利號：20082014290.1） |
5 | 射頻檢波模組 | 檢波靈敏度： ＞2.8GHz 動態范圍：70dB |
三 | 測 試 系 統 | |
1 | 架軌 | 行程：100cm；標尺精度：1mm； |
2 | 滑塊組 | v 雙軸心四滾輪滑塊組，雙絲桿可拆卸傳動組件； |
3 | 云臺 | v 二維非金屬云臺：方位面：360°、精度1°；俯仰面：180°，精度：2.5°。 |
4 | 射頻接口 | RFin：SMA轉N型； RFout：SMA轉N型； |
5 | 波渠尺 | 有效尺寸：230mm×40mm；支持六單元實驗。 |
四 | 顯 示 方 式 | |
1 | v 高清雙大屏幕顯示控制 | 10.1吋真彩液晶觸屏控制，18.5吋大屏幕圖形圖像顯示 |
分辨率：≥1366×768 | ||
五 | v 微擾法介電常數實驗?zāi)K（選配） | |
1 | 掃頻范圍 | 300MHz～4GHz、 |
3 | 實驗項目 | Q值測試實驗、介質損耗角正切測試計算實驗； |
六 | v 嵌入式電磁兼容分析模塊（選配） | |
1 | 掃頻范圍 | 35MHz～4.4Ghz、步進:1KHz |
2 | 掃頻方式 | 單次掃頻、連續掃頻 |
3 | 信號幅度低噪 | -70DBM@0.5G |
七 | “場”與“路”實驗分析模塊（選配） | |
1 | 阻抗性質實驗研究 | 800MHz～2GHz |
2 | 波傳播特性實驗 | |
八 | 嵌入式矢量網絡分析模塊（選配） | |
1 | 工作頻率 | 1MHz～3GHz |
2 | 動態范圍 | 70db@ 500MHz |
3 | 頻率步進 | 10Hz。 |
4 | 支撐實驗 | S11和S21測試實驗、駐波比實驗、阻抗測試實驗。 |
5 | 數據輸出 | 支持多格式數據導出(JPEG，Excel，zplot，S2P，PDF) |
三、基礎實驗
實驗1、電磁波及傳播特性實驗
1）認識電磁波實驗
2）場矢量認知實驗
3）位移電流驗證實驗
4）可視化電磁波感應器制作實驗
5）輻射衰減規律實驗
6）干涉法測量空間電磁波參量
實驗2、電磁波極化特性實驗
1）垂直極化電磁波實驗
2）水平極化電磁波實驗
3）左旋圓極化電磁波實驗
4）右旋圓極化電磁波實驗
5）極化軸比實驗
實驗3、電磁波反射與行駐波特性實驗
1）垂直極化波反射合成與行駐波特性實驗
2）水平極化波反射合成與行駐波特性實驗
3）左旋圓極化波反射合成與行駐波特性實驗
4）右旋圓極化電磁波合成與行駐波特性實驗
實驗4、電磁波輻射特性與天線實驗
1）半波對稱振子天線實驗
2）環天線與極化認知實驗
3）線天線結構影響輻射方向性的感知實驗
4）八木定向天線設計實驗
5）螺旋天線極化認識實驗
6）法向模螺旋天線與軸向模螺旋天線輻射方向識別實驗
7）天線增益測試實驗
8）天線方向圖測試實驗
四、拓展實驗
實驗1 電磁兼容實驗(含屏蔽效能實驗)
實驗2 微波技術實驗（含諧振腔實驗，微波測量線實驗）
實驗3 微擾法測量材料電參數實驗
實驗4 矢網與微波測量應用（3GHz與6GHz帶寬可選）
實驗5 頻譜儀與微波測量應用
實驗6 三維電磁仿真應用
五、二次開發實驗
電磁場電磁波實驗應用嵌入式系統軟件的二次開發及創新實驗

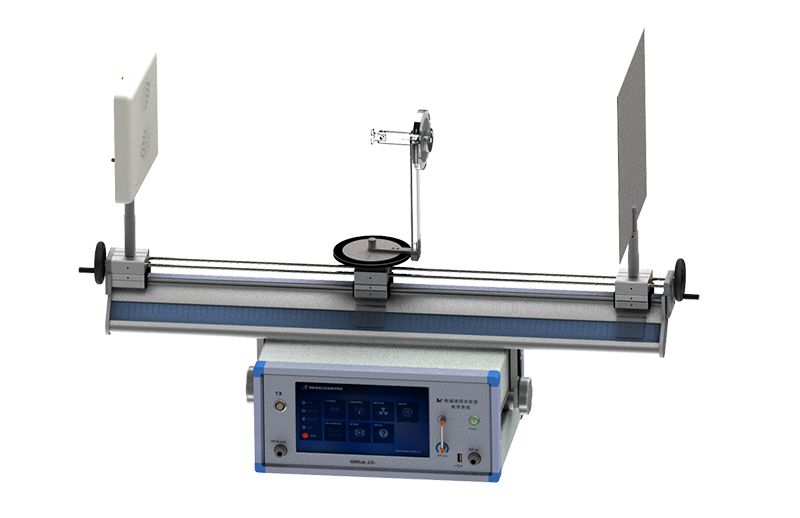

六、實物圖片
電磁場、電磁波綜合實驗教學系統
