1. 設備組成

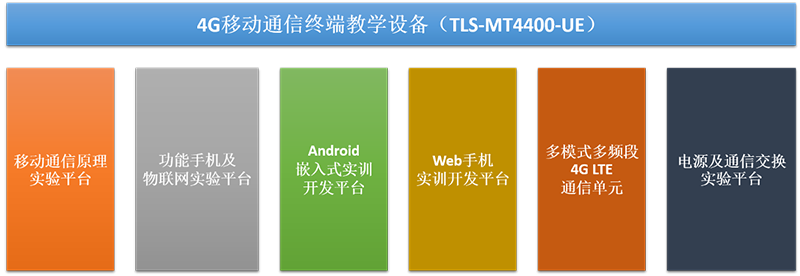

TLS-MT4400-UE組成框圖如下：
圖一 TLS-MT4400-UE組成框圖
TLS-MT4400-UE-DPlat移動通信終端實驗教學設備由六部分組成：
1. 移動通信原理實驗平臺（含二次開發）
2. 功能手機及物聯網實驗平臺（含二次開發）
3. Android嵌入式實訓開發平臺
4. 多模式多頻段4G LTE通信單元（含二次開發）
5. 電源及通信交換實驗平臺（含二次開發）
l 移動通信原理實驗平臺（含二次開發）：
提供4G移動通信終端原理部分教學，包括語音數據的壓縮/解壓縮、多種信道編解碼技術、多種擴頻解擴和多址技術、多種調制解調技術等，開放二次開發接口和源碼。
l 功能手機及物聯網實驗平臺（含二次開發）：
提供STM32微控制器 + LTE雙卡雙待模塊的解決方案，標配LCD、鍵盤、手機揚聲器等人機交互界面，完成4G功能手機的語音、短信、數據業務等功能，提供二次開發接口和源碼；同時，提供Arduino兼容的物聯網二次開發擴展接口，方便學生接插標準Arduino物聯網傳感器節點子卡，方便基于LTE開發移動物聯網的應用課程。
l Android嵌入式實訓開發平臺：
提供ARM Cortex-A9處理器，結合LTE雙卡雙待模塊和7寸超大多點電容觸摸屏，運行主流Android4.2操作系統，完成4G智能手機功能，同時可作為后期課程開展的人機交互界面，提供二次開發接口和源碼。
l 多模式多頻段4G LTE通信單元（含二次開發）：
提供基于Qualcomm的多模LTE平臺，另置標準2G模塊，完成雙卡雙待功能。提供有語音接口和USB高速數據接口，方便二次開發。
l 電源及通信交換實驗平臺（二次開發）：
內置百兆交換機，支持10/100M以太網接口；支持多路高速UART交換；支持多路電源集中管理；使得實驗平臺可與學生二次開發電腦采用RJ45網口方式連接，方便采集實驗平臺的實驗數據及對實驗平臺進行控制；支持由教學云進行集中遠程監控、管理和實時控制。
TLS-MT4400-UE移動通信終端實驗教學設備有如下幾個特點：
u 設備劃分為功能清晰的4種獨立展現形式的終端，每個終端均能完成各自的實驗實訓課程。
u 移動通信原理平臺涵蓋緊貼當前4G主流技術的通信原理部分基礎教學，如4G技術常用的調制解調方案（BPSK、QPSK、16QAM、64QAM、OFDM）等，能夠讓學生將基礎原理開發與實際應用很好的結合。提供豐富的開發平臺和技術（如DSP、FPGA等），提供相關demo源碼，開放二次開發接口，提高學生動手實踐的能力。
u 功能手機、Android智能手機的終端展現形式提供給學生進行不同層次、不同技術的手機終端開發體驗，融合了手機終端開發的主流技術（功能手機的人機交互開發、Android4.2系統、基于4G智能手機的Android應用開發、基于瀏覽器的手機操作開發等）。
u 采用雙卡雙待模式，可完成CS Fallback語音業務回落等相關4G課程中的經典理論實驗；
u 提供標準Arduino兼容的物聯網二次開發擴展接口，方便學生進行移動物聯網的開發；
u 提供電源及通信交換模塊，契合LTE高速數據IP組網的理念，同時內置有交換機，方便學生遠程實驗及教師對實驗數據的采集分析，方便教學云控制；
u 通過相關軟件可分析4G手機相關業務注冊、搜網、尋呼、主叫、被叫、短信等各種信令流程，展現形式直觀，可加深學生對移動通信技術的理論知識的理解。
u 產品的二次開發課程涵蓋了FPGA開發、DSP開發、微控制器開發、ARM A8開發、Linux開發、Windows開發等，開發語言涉及C、C++、Verilog、Java、HTML/CSS、Javascript、PHP、SQL等，根據學校實際情況，不同專業的學生都可以選擇性的開課，產品復用度高。
u 通過終端產品，除了手機的開發實驗外，還可以開設諸如嵌入式開發、Android開發、微控制器開發、Linux服務器開發、Windows程序開發、Web開發、數據庫開發等課程。
u 可通過后期升級增配LTE基站及4G核心網系統完成4G整網教學功能。
（一）移動通信原理實驗平臺實驗
實驗1 | 語音信號A/D轉換實驗 |
實驗2 | 語音數據的壓縮/解壓縮實驗 |
實驗3 | 語音信號（卷積碼）編/解碼實驗 |
實驗4 | 信源交織、解交織實驗 |
實驗5 | 信道檢錯碼CRC（循環冗余校驗碼）編、解碼實驗 |
實驗6 | 擴頻和多址技術----正交化編解碼（OVSF）實驗 |
實驗7 | 擴頻和多址技術----直接序列擴頻（DSSS）實驗 |
實驗8 | 基于DDS的余弦調制波生成實驗 |
實驗9 | BPSK調制、解調實驗 |
實驗10 | QPSK調制、解調實驗 |
實驗11 | 16QAM調制、解調實驗 |
實驗12 | 64QAM調制、解調實驗 |
（二）功能手機及物聯網平臺實驗
實驗1 | 振子驅動實驗 |
實驗2 | RGB三色LED流水燈實驗 |
實驗3 | 串口通信實驗 |
實驗4 | 按鍵驅動實驗 |
實驗5 | 4x4矩陣鍵盤實驗 |
實驗6 | 硬件心跳時鐘實驗 |
實驗7 | LCD字符顯示實驗 |
實驗8 | LCD動畫顯示實驗 |
實驗9 | DAC輸出樂曲實驗 |
實驗10 | SIM卡燒錄實驗 |
實驗11 | SD卡讀寫實驗 |
實驗12 | 基于FstFS的SD卡文件讀寫實驗 |
實驗13 | 基于FatFS的SD卡文件讀寫實驗 |
實驗14 | 基于CS Fallback的語音主叫二次開發 |
實驗15 | 基于CS Fallback的語音被叫二次開發 |
實驗16 | 基于LTE數據的短信收發二次開發 |
實驗17 | 基于與物聯網通信的二次開發 |
（三）Android嵌入式實訓開發平臺實驗
實驗1 | 安卓開發環境搭建實驗 |
實驗2 | 安卓界面開發實驗 |
實驗3 | 安卓串口通信設計實驗 |
實驗4 | 安卓智能手機實驗 |
（五）多模多頻段4G LTE通信單元實驗
實驗1 | 基于USB轉UART和AT命令的LTE模組基本使用實訓 |
實驗2 | 基于CS Fallback的語音主叫實訓 |
實驗3 | 基于CS Fallback的語音被叫實訓 |
實驗4 | 短信收發實訓 |
實驗5 | CS、PS域切換實訓 |
實驗6 | PDP分組域附著、激活實訓 |
實驗7 | TCP協議應用實訓 |
實驗8 | UDP協議應用實訓 |
實驗9 | 基于Modem的PPP撥號及上網實訓 |

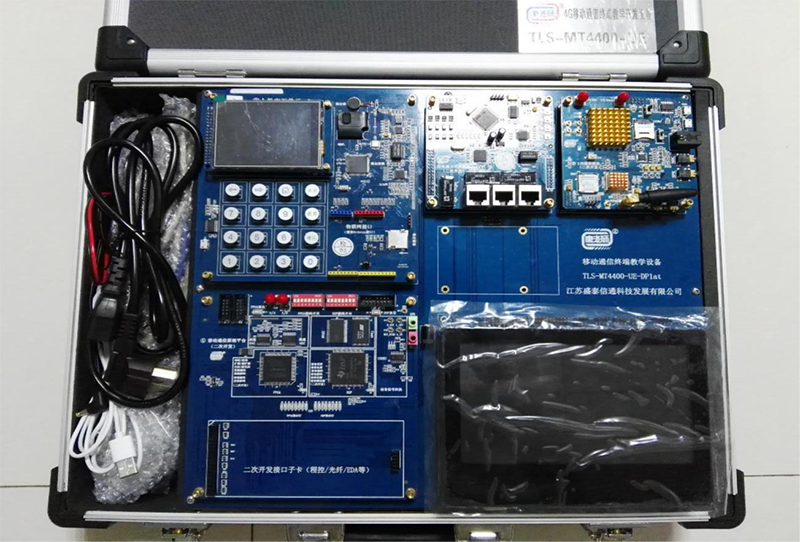

圖二 TLS-MT4400-UE實物圖片
