一、產品特點

1. 衛星通信中的各種技術非常豐富，我司目前所開發的教學設備主要圍繞射頻及微波信道通信設備而做，不探討終端技術問題，因此選擇圖像和話音作終端應用例子。由此多址方式只采用頻分多址（FDMA）。不同的組網教學案例各學校按自己教學需求而定。本產品因為有70或140MHz(可選項)中頻接口，還有L波段接口：950 ~ 1450MHz，所以除了教學功能外，也可作為科研開發，即終端的測試試驗模擬設備。另外，我司目前正在研發利用移動通信手機作為衛星通信實驗箱的終端設備，這樣就能更好地集合衛星通信實驗平臺和移動通信實驗系統的教學知識點。

2. 我司原創性地將微波通信與衛星通信合二為一，巧妙利用本振頻率與濾波器的簡單變換，即可構成各自獨立的通信系統。其中衛星通信以同步衛星工作方式，配套我司通信衛星模擬轉發器，可實現單工或雙工通信，實現圖像和話音的實時傳輸。利用信道本振頻率(頻合器)的設置，可組成簡單的小型衛星通信網。另外，增配轉換功能模塊還可拓展與4G移動通信終端互相通信。由此而提供了多樣的通信實驗功能設備。本產品具有完全自主知識產權。

3. 本產品參照國際標準C波段通信頻段而設計。系統方案按實際工業產品通用的二次變頻方式，并留有標準接口以便于與工業終端設備相連接。設備包括:微波通信機收發系統、衛星地球站收發系統、模擬同步通信衛星轉發器。系統模塊內容豐富，其中包括音/視頻中頻調制解調器、中頻濾波器和放大器(增益可控)、微波低噪放大器和功率放大器、微波上下變頻器、微波帶通/帶阻/高通/低通濾波器、微波鎖相及壓控振蕩器、微波可變衰減器(模擬與數字)、微波傳輸線、功分器、雙工器和環行器以及微波天線等。電路上方可根據學校需求加蓋透明有機玻璃板并繪制系統方框圖。

4. 平臺采用與開放性電路板相同的PCB微帶電路設計原理，無任何遮擋，使學生清晰了解各種微波電路在系統中的應用狀態和位置。另外，系統中留有大量射頻開關接口，學生可自主設計其它類型的微波部件和組件系統，嵌入本系統中實際驗證其功能。以便更深入的掌握微波電路的原理與應用，為學生提供集課程學習、畢業設計和二次開發于一體的綜合性實驗平臺。真正提高學生的實際動手能力。

5. 在平臺的設計生產過程中，采用電腦計算軟件的仿真手段，采用先進加工工藝，再經實測過程中反復調試而完成，這樣使本平臺不僅技術含量高，而且具有較高的可靠性和穩定性。

6. 平臺中留有標準70MHz中頻接口和L波段(950~1450MHz)高中頻接口，可與各種終端和其它教學實驗箱相連接，進行綜合實驗。另外還可根據用戶的特殊需要進行定制化開發。

二、技術指標

1、 衛星通信系統主要性能指標

1. 工作頻率：3.7 ~ 4.2GHz，設8個工作頻段，高、低站各取4個頻點；

2. 發射電平：0dBm~18dBm，15dB控制范圍，1dB步進；

3. 系統增益：收≥50dB，發≥60dB，收增益控制范圍（MGC，AGC）：≥50dB；

4. 中頻頻率：第一中頻70MHz，第二中頻發1060MHz，第二中頻收1165MHz；

5. 接收設備靈敏度：-70 ~ -50dBm，系統噪聲系數3.6dB(典型值)；

6. 頻帶寬度(每波段)：20 ~ 40MHz，波動±1dB；

7. 調制方式：視頻AM，音頻FM，調制器輸出電平(70MHz)：0dBm±2dB；

8. 收發傳輸范圍：自帶天線：3~10m，外接天線或功放：30~500m。

2、 衛星通信發送、接收主要技術指標

1. 工作頻率：收：3.7 ~ 4.2GHz，發 5.925 ~ 6.425GHz，收、發各設8個工作頻段；

2. 發射電平：-10dBm~10dBm(1~10mW) ，15dB控制范圍，1dB步進；

3. 系統增益：收≥50dB，發≥60dB，收增益控制范圍（MGC，AGC）：≥50dB；

4. 中頻頻率：第一中頻70MHz，第二中頻發1060MHz，第二中頻收1165MHz；

5. 接收設備靈敏度：-70 ~ -50dBm，系統噪聲系數3.6dB(典型值)；

6. 頻帶寬度(每波段)：20 ~ 40MHz，波動±1dB；

7. 調制方式：視頻AM，音頻FM，調制器輸出電平(70MHz)：0dBm±2dB；

8. 收發傳輸范圍：自帶天線：3~10m，外接天線或功放：≥20~100m。

3、 模擬轉發器主要技術指標

1. 工作頻率：收：5.925 ~ 6.425GHz，發3.7 ~ 4.2GHz；

2. 系統增益：≥40dB；

3. 接收靈敏度：-60 ~ -50dBm；

4. 輸出電平：-20dBm~-10dBm；

4、 本振鎖相頻率源主要技術指標

1. L波段頻率(微波通信，衛星通信相同)：收：1.23 GHz，發：900MHz；

2. 衛星通信C波段頻率：4.8 ~ 5.4GHz﹔

3. 微波通信C波段本振頻率：低站：2.6 ~ 2.8GHz，高站：2.9 ~ 3.2GHz；

4. 頻率穩定度：±1ppm 或 2×10-6 (0 ~ 35℃)；

5. 本振頻合器相噪：-63dBc/Hz@1K，-73dBc/Hz@10k，-86dBc/Hz@100k(典型值)。

三、實驗項目（含二次開發設計）

1. 實驗一衛星通信發送系統實驗；

2. 實驗二衛星通信接收系統實驗；

3. 實驗三衛星通信C波段模擬轉發器實驗；

4. 實驗四衛星通信天線方向圖測試實驗；

5. 實驗五衛星通信信號傳輸測試實驗；

6. 實驗六衛星通信天饋線駐波比測試實驗；

7. 實驗七衛星通信頻分多址網狀通信網綜合實驗；

8. 實驗八衛星通信廣播網綜合實驗；

9. 實驗九衛星通信中頻調制解調實驗及二次開發設計；

10. 實驗十衛星通信中頻可控增益放大器實驗及二次開發設計；

11. 實驗十一衛星通信低噪聲和功率放大器實驗及二次開發設計；

12. 實驗十二衛星通信鎖相源和壓控振蕩器實驗及二次開發設計；

13. 實驗十三衛星通信數控和壓控可調衰減器實驗及二次開發設計；

14. 實驗十四衛星通信C、L波段上/下變頻和濾波系統實驗及二次開發設計。

15. 可根據用戶需求定制實驗實訓課程。

四、實物圖片

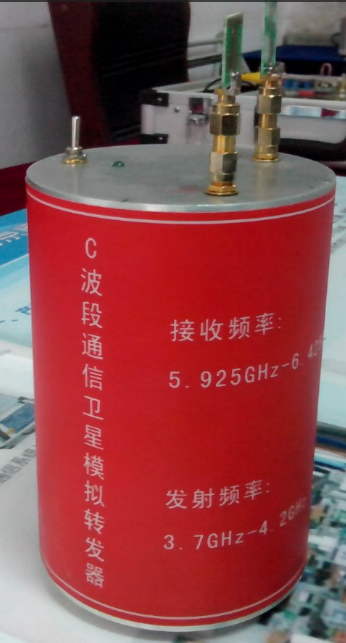

圖6-1  C波段衛星通信模擬轉發器

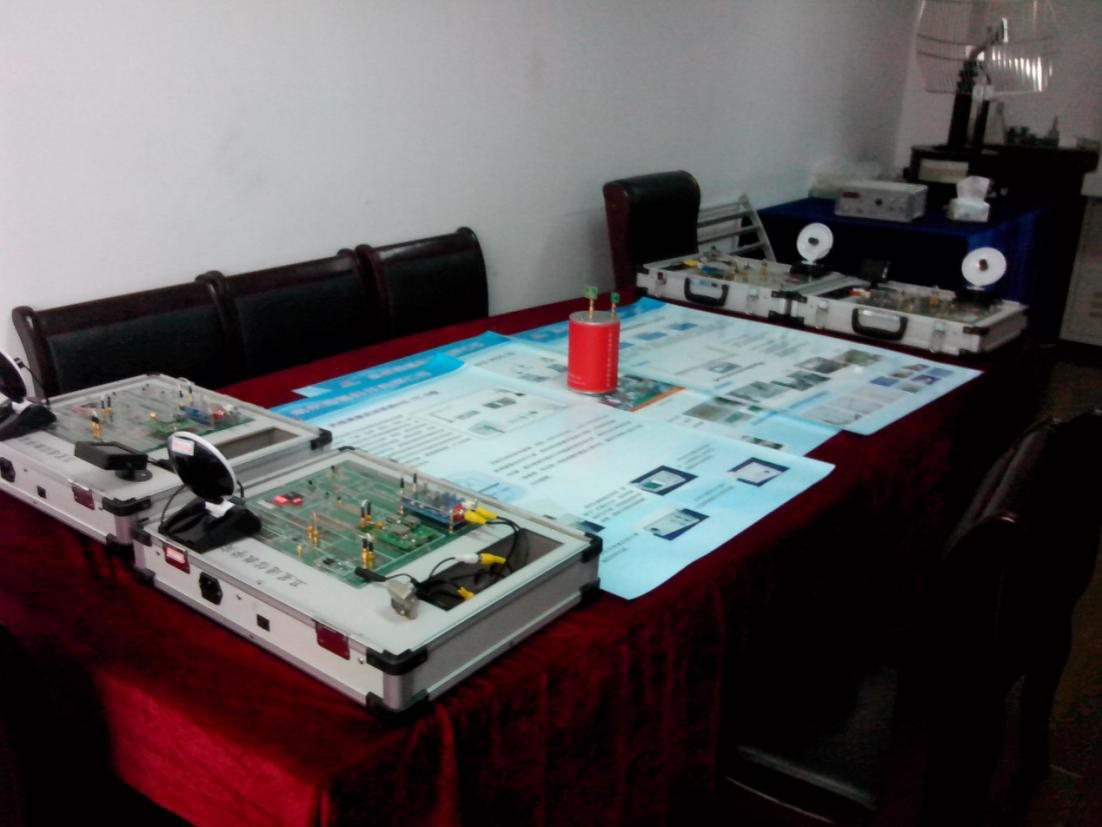

圖6-2  TLS-V701衛星通信實驗平臺實物圖

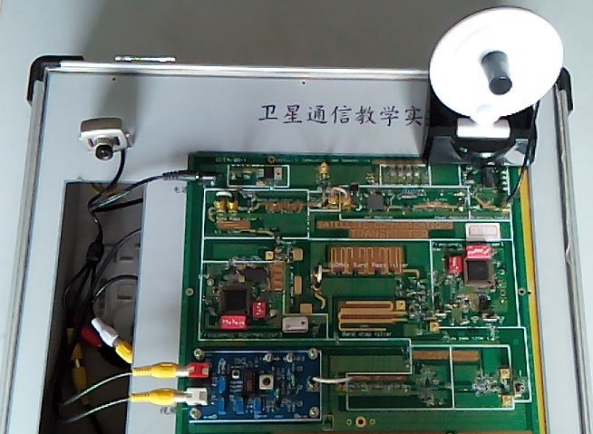

圖6-3衛星通信發射系統平臺實物圖

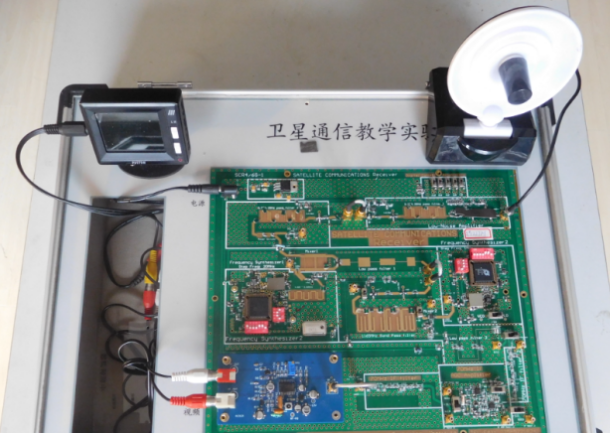

    圖6-4衛星通信接收系統平臺實物圖
