一、系統特點

1. 該系統微波傳輸具有16個獨立信道，能完成微波接力通信，可以避免實驗室中多臺設備同時工作時的相互干擾。2250－2500MHz，可選。

2. 微波模塊間連接采用鍍金鋼性SMA接頭連接或軟電纜連接兩種方式，既提高連接的可靠性，同時也不失模塊間連接的靈活性。學生用軟電纜進行模塊間的連接，有利于熟悉微波系統中信號的流程，同時也便于對單個模塊輸入、輸出信號進行測試）

3. 系統集成了微波信號的產生、發送、傳輸、接收、放大、變頻、濾波等各種微波信號加工處理過程，既可對微波信號各個加工處理部件進行單獨研究測試，同時也可把各部件連接，組成完整的微波通信發、收系統，進行系統調測與研究。

4、相關模塊做成規范的腔體結構，便于學生增強對微波模塊的感性認識；同時考慮學生查看及測試方便，實際電路板設計一目了然，達到理論和實際很好的結合。

5、使用液晶屏顯示實驗步驟和實驗項目功能；

6、.配有彩色電視攝像頭和監視器，可實現現場視頻圖像和音頻微波傳輸，圖像清晰，視覺效果好，可進行數字圖象的微波傳輸。

7、相關設計采用流行的ADS和HFSS軟件設計，提供詳細的培訓，加強學生的理論仿真能力。

8、相關設計采用流行的ADS系統設計軟件，并提供詳細的培訓教程，加強學生的設計、研究能力。

9、實驗系統的結構、功能、指標貼近商用設備， 6U機框板卡形式，既可完成單板實驗，又可插入業務槽聯機使用，使之成為一套完整的商用設備教學版，能夠加深學生對商用設備的認識和理解。

10、模塊板卡上印刷有相應微波模塊的功能文字說明，便于教學。

11、能夠與TLS-4HF物聯網、通信網、3G移動網教學設備互聯互通。

12、系統實驗既有單元性實驗、系統性實驗和設計性實驗，同時還有二次開發實驗；

13、附帶ppt課件及資料豐富全面。

二、實驗內容

本系統可開設以下實驗：

（1） 微波上下變頻器的測試實驗

（2） 微波鎖相振蕩器的測試

（3） 數字信號在微波信道中的傳輸實驗

（4） 微波電視信號發送和接收實驗

（5） 壓控振蕩器實驗

（6） 中頻放大器實驗

（7） 數字可變衰減器實驗

（8） 微波阻抗匹配器的仿真與測試

（9） 微波接頭及轉接器實驗

（10）數字微波通信實驗

（11）微波功率放大器

（12）微波低噪聲放大器

（13）微波濾波器設計及其測量

（14）圖像中頻調制器

（15）圖像中頻解調器

（16）微波系統測試

（17）微波發送系統

（18）微波接收系統

（19）微波單向傳輸系統

（20）微波傳輸線參數的測量與計算

（21）終端開路微帶線反射系數及駐波比測

（22）終端短路同軸線和微帶線反射系數及駐波比測量

（23）終端匹配時同軸電纜及微帶線及反射系數及駐波比測量

（24）微波分支器的仿真與測試

（25）微波定向耦合器的仿真與測試

（26）微波功率分配器仿真與測試

（一）微波基礎實驗

實驗一  傳輸線理論

1、了解基本傳輸線、微帶線的特性。

2、利用實驗模塊實際測量以了解微帶線的特性。

3、利用微波設計軟件進行基本傳輸線和微帶線的電路設計和仿真分析。

實驗二  匹配理論

1、了解基本的阻抗匹配理論及阻抗變換器的設計方法。

2、利用實驗模塊實際測量以了解匹配電路的特性。

3、學會使用微波設計軟件進行相關電路的設計和仿真，分析結果。

實驗三　微波發送系統電路組成及介紹

1、了解微波發射機的基本結構與主要設計參數。

2、利用實驗模塊的實際測量了解微波發射機的特性。

3、學會使用微波設計軟件對微波發射機的幾種結構做行為級仿真分析。

實驗四　微波接收系統電路組成及介紹

1、了解微波接收機的基本結構與主要設計參數。

2、利用實驗模塊的實際測量了解微波接收機的特性。

3、學會使用微波設計軟件對微波接收機的幾種結構做行為級仿真分析。

實驗五  微波濾波器的設計及其測試

1、了解基本濾波器的設計方法。

2、利用實驗模塊實際測量以了解濾波器的特性。

3、學會使用微波設計軟件對濾波器的設計和仿真，并分析結果。

實驗六  微波放大器設計

1、了解微波放大器的基本原理與設計方法。

2、利用實驗模塊實際測量以了解放大器的特性。

3、學會使用微波設計軟件對微波放大器的設計和仿真，并分析結果。

實驗七  微波上變頻器的測試實驗

1、了解微波上變頻器的基本原理與設計方法。

2、利用實驗模塊實際測量以了解微波上變頻器的特性。

3、學會使用微波設計軟件對微波上變頻器的設計和仿真，并分析結果。

實驗八  微波下變頻器的測試實驗

1、了解微波下變頻器的基本原理與設計方法。

2、利用實驗模塊實際測量以了解微波下變頻器的特性。

3、學會使用微波設計軟件對微波下變頻器的設計和仿真，并分析結果。

實驗九  微波鎖相振蕩器的設計及其測試

1、了解微波鎖相源的基本原理與設計方法。

2、利用實驗模塊實際測量以了解微波鎖相源的特性。

3、學會使用微波設計軟件對微波鎖相源的子模塊進行設計和仿真，并分析結果。

實驗十  微波電視信號發送和接收系統

1、了解微波發射機的基本結構與主要設計參數。

2、利用實驗模塊的實際測量了解微波發射機的特性。

實驗十一  微波壓控振蕩器

1、了解變容二極管的基本原理與微波壓控振蕩器的設計方法。

2、利用實驗模塊的實際測量了解微波壓控振蕩器的特性。

3、學會使用微波設計軟件對微波壓控振蕩器的設計、仿真分析。

實驗十二  微帶天線實驗

1、了解天線的基本原理與微帶天線的設計方法。

2、利用實驗模塊實際測量以了解微帶天線的特性。

3、學會使用微波設計軟件進行微帶天線的設計和分析。

實驗十三  微波數字衰減器實驗

實驗十四  史密斯圓圖分析與應用

1、了解史密斯圓圖的原理和作用。

2、學會使用史密斯圓圖分析問題。

實驗十五  功率可變衰減器

1、了解微波功率衰減器的原理及基本設計方法。

2、利用實驗模塊實際測量以了解微波功率衰減器的特性。

3、學會使用微波設計軟件功率衰減器的設計、仿真分析。

實驗十六  微波功分器

1、了解微波功率分配器的原理及基本設計方法。

2、用實驗模塊實際測量以了解微波功率分配器的特性。

3、學會使用微波設計軟件對微波功率分配器進行設計和仿真，并分析結果。

實驗十七  天線方向圖測試一八木天線方向性的研究

1、初步掌握天線方向圖的測量方法。

2、了解對稱振子天線的實際結構。

3、研究對稱子天線的電長度與方向圖的關系。

實驗十八  天線方向圖測試一拋物面天線方向性的研究(選作)

1、掌握旋轉天線法測量天線方向圖的基本方法。

2、了解旋轉拋物面天線的結構及其幾何參數關系。

實驗十九  微波接頭及轉接器

實驗二十微波常用儀器的使用

實驗二十一  矢量網絡分析儀、頻譜分析儀應用

實驗二十二  常用微波仿真設計軟件的熟悉使用

（二）二次開發實驗

實驗二十三 微波虛擬實驗所需軟件的簡介－常用微波仿真設計軟件的熟悉使用

1、常用微波仿真設計軟件簡介。

2、熟悉仿真軟件的界面、功能及基本操作、應用。

3、通過幾個典型的仿真練習,了解應用微波設計軟件的仿真設計分析方法。

實驗二十四　微波發射系統的設計及二次開發

實驗二十五　微波濾波器與微波低噪聲放大器的設計與二次開發

實驗二十六　微波上、下變頻器的二次開發與系統設計聯調

三、產品圖片

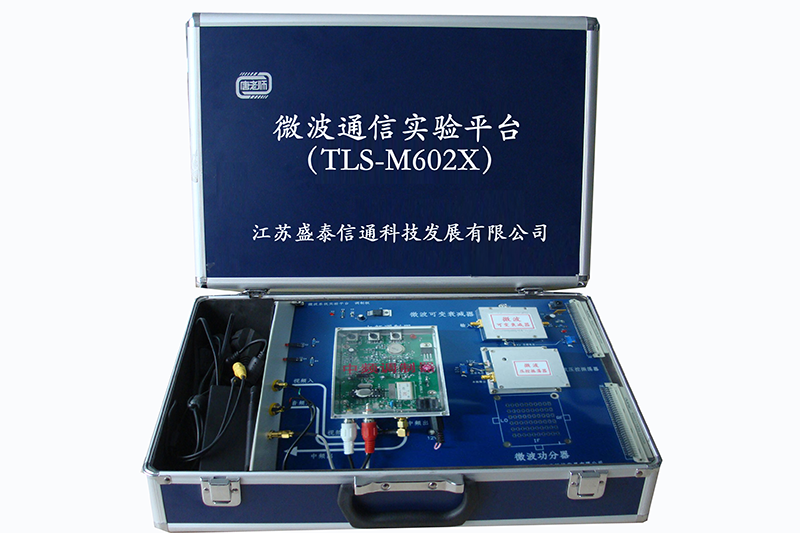

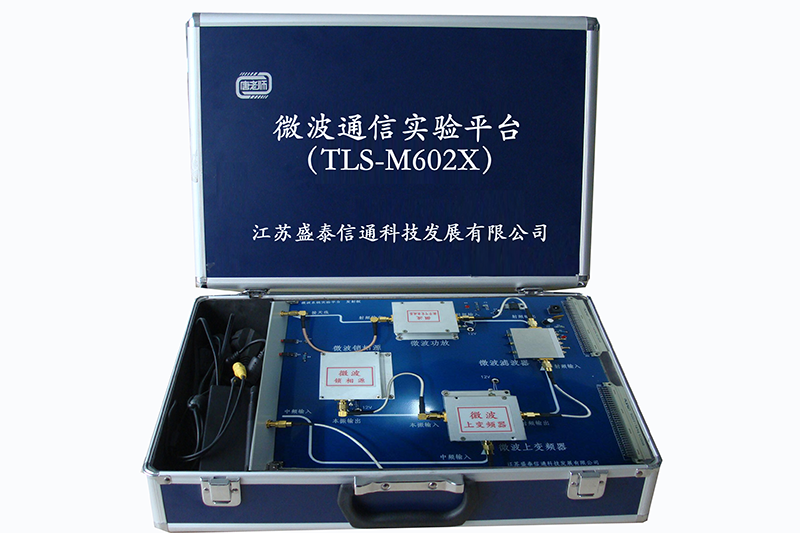

微波及天線通信實驗平臺—調制系統圖片

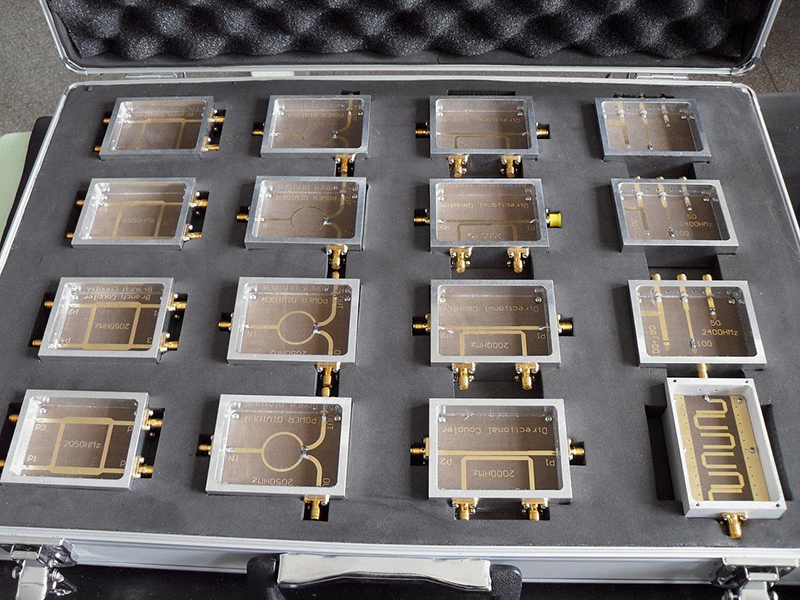

微波及天線通信實驗平臺—發射系統圖片

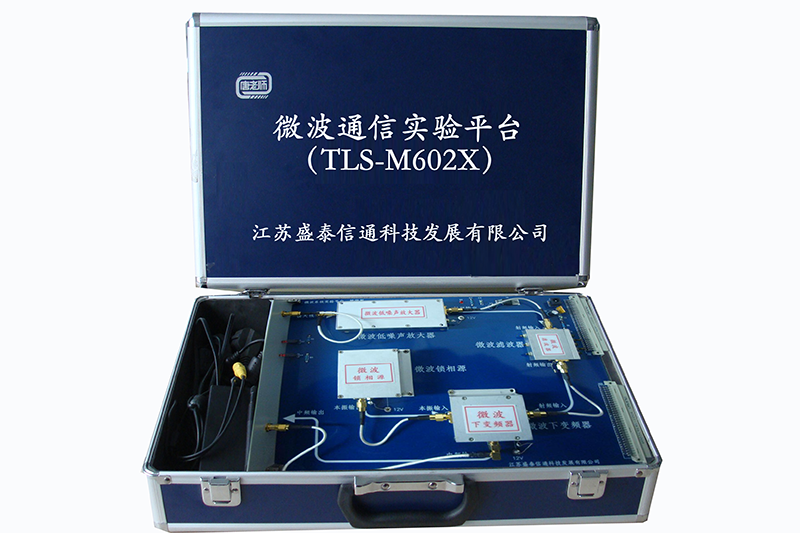

微波及天線通信實驗平臺—接收系統圖片

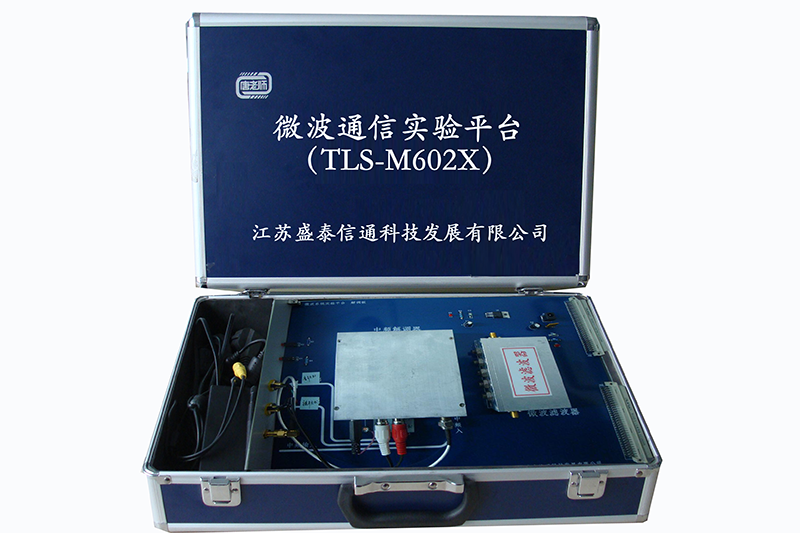

微波通信實驗平臺—解調系統圖片
