簡述：TLS-3HF-2F4PD光纖通信二次開發板卡實驗平臺能完成豐富的信道編解碼實驗：5B6B、CMI、加擾解擾、AMI/HDB3等線路編解碼功能；具有內置誤碼測試儀功能，無需外配誤碼儀，性價比高；增強了E1業務復用和解復用功能；增加了以太網和網管接口模塊；提供完整點對點公務電話通道；模塊化的二次開發板卡，所有二次開發接口全開放；具有無光告警、自動功率控制APC、光路雙備份自動切換等功能。

實驗系統采用類商用設備的6U板卡結構，既可單板實驗使用，又可插入業務槽聯機使用，使之成為一套完整的商用設備。采用主板+二次開發板卡模塊的方式，能夠加深學生對真實商用設備的認識和理解，布局美觀，結構緊湊，易于插拔，平臺上大量FPGA、CPLD、MCU資源可供二次開發，非常適合各大院校光通信和通信工程專業的本科生、研究生以及教師進行課程實驗設計和項目二次開發使用。

一、產品圖片

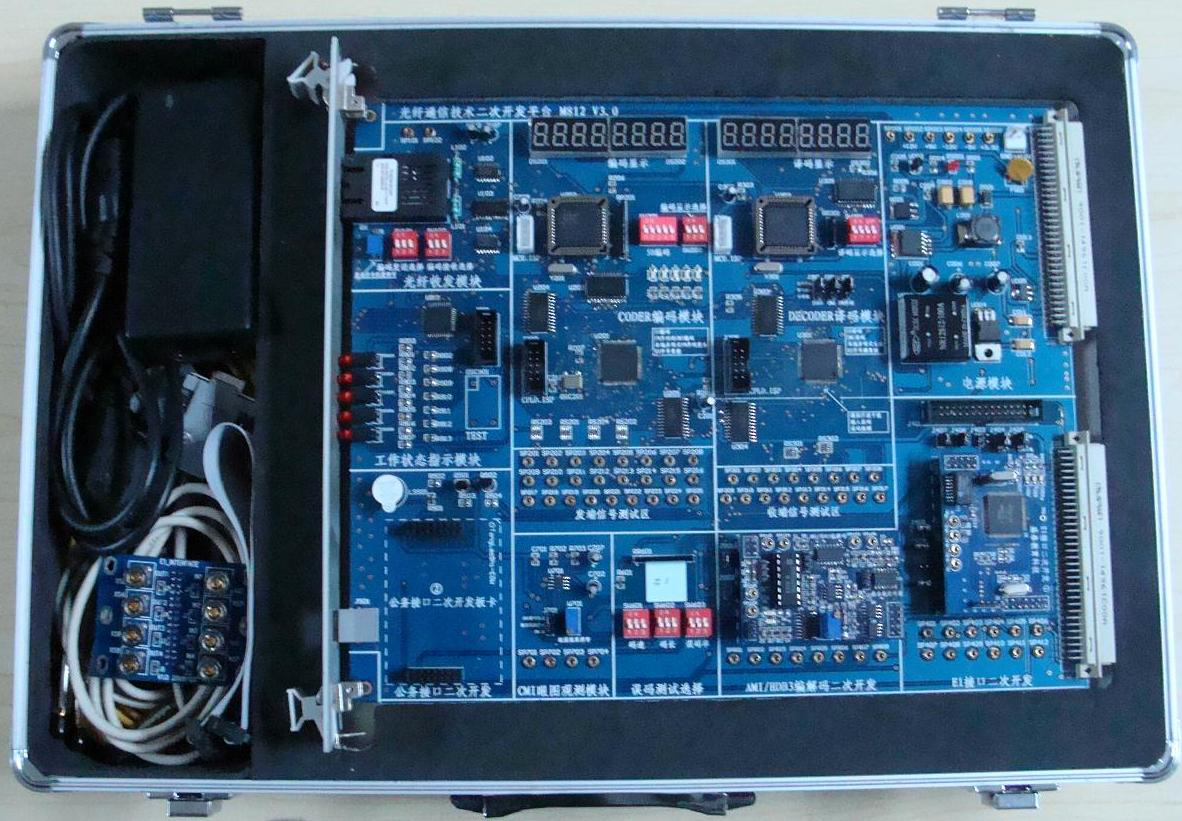

TLS-3HF-2F4PD光纖通信系統二次開發板卡實驗平臺M811實驗箱

TLS-3HF-2F4PD光纖通信系統二次開發板卡實驗平臺M812實驗箱

二、產品特點

1、系統集成群路單元、交叉單元、時鐘單元、光通信信道編解碼等功能。

2、提供2路PDH光接口，F(xiàn)C光接口類型，提供1+1光纖線性保護，光線路速率為155Mbps，模塊化寬動態光接收器，傳輸距離不少于50km，波長1310nm。

3、提供1路100Base-T以太網接口，接口符合IEEE802.3標準。

4、提供8個E1傳輸通道，接口符合G.703建議，碼型為HDB3碼，75Ω非平衡或120Ω平衡方式阻抗，E1抖動容限、轉移特性、輸出抖動完全符合ITU-T G.703、G.823和G.742建議。

5、提供1路完整點對點公務電話通道。

6、提供1路RS232網管接口。

7、具備完備的告警功能，并可監控對端系統的實時狀態。

8、具有內置誤碼儀實驗功能，無需外配誤碼儀，方便進行光器件測試。

9、模塊化二次開發板卡，二次開發接口全開放。

10、兩套實驗系統之間可進行組網通信或通話。

11、可與本公司的數字程控交換二次開發平臺、匯聚式SDH光傳輸平臺、微波通信系統平臺、電子通信實驗平臺、計算機網絡實驗平臺等設備互聯互通。

12、可以進行以太網接口模塊、E1接口模塊、公務電話接口模塊、網管接口模塊、光通信信道編解碼模塊、誤碼發送與接收檢測模塊、AMI/HDB3編解碼模塊、PDH光網絡架構等二次開發。

13、平臺上所有FPGA、CPLD、MCU資源均可二次開發。

14、提供PDH網管軟件，能進行相應配置實驗。

三、實驗項目

  第一部分 硬件原理實驗部分

  第一章  系統結構與接口

    實驗1    光口自動倒換實驗

    實驗2    以太網連接實驗

    實驗3    E1連接實驗

    實驗4    公務電話連接實驗

  第二章  光纖核心模塊控制實驗

    實驗5    對照RC7017芯片引腳定義分析電原理圖

  第二部分 工程維護實驗部分

  第一章  光纖接口模塊實驗

    實驗6    無光檢測輸出保護實驗

    實驗7    光纖自動倒換測試

    實驗8    差分信號走線觀察

  第二章  E1/2M二次開發接口模塊實驗

    實驗9    E1業務對通實驗

    實驗10   E1環回測試實驗

  第三章  以太網二次開發接口模塊實驗

    實驗11   以太網性能測試實驗

    實驗12   PING命令測試以太網性能

  第四章  公務二次開發接口模塊實驗

    實驗13   公務電話業務對通實驗

  第五章  CPU網管二次開發接口模塊實驗

    實驗14   CPU網管接口實驗

  第六章  用戶通道實驗

    實驗15   用戶通道接口實驗

  第三部分 光纖通信二次開發平臺各單元模塊功能描述

    實驗16   光纖通信二次開發平臺各單元認知實驗

  第四部分 光纖通信二次開發平臺

    實驗17   光纖接口模塊實驗

    實驗18   5B6B編譯碼原理及光纖傳輸實驗

    實驗19   PN碼、CMI碼型變換及光纖傳輸實驗

    實驗20   誤碼檢測及光纖傳輸模塊實驗

    實驗21   光纖信道眼圖觀測實驗

    實驗22   E1接口二次開發模塊實驗

    實驗23   公務電話二次開發模塊實驗

    實驗24   AMI/HDB3編解碼二次開發模塊實驗

    實驗25   系統電源模塊實驗
