1、系統設計采用模塊化結構，實驗內容豐富，便于由淺入深組織教學。
2、配有適合實際光傳輸系統中所用到的低速1310、1550波長的光收端機和光發端機，數據速率可以是直流信號，也可以是一定速率的數據信號，以便20MHZ示波器觀測波形和實驗教學。
3、配有光波分復用器和光波分解復用器，結構緊湊，設計美觀大方。
4、系統內配有專用誤碼測試儀，可在沒有外配誤碼儀的情況下，可使用此誤碼儀進行光傳輸系統的一些指標參數測試。
5、通過改變光可變衰減器，用光功率計測量光傳輸接收系統光接收靈敏度。
6、平臺接口方式有：
（1）平臺配有外加誤碼測試儀功能的接口電路，可滿足一些特殊測量需求，可進行二次開發。
（2）平臺帶有兩路模擬電話與數字電話用戶接口電路，可進行課題設計。
（3）平臺配有RS232接口，可便于和計算機連接，進行二次開發。
7、平臺可完成1B2B和5B6B碼型實驗，數字信號產生及碼型變換和同步時鐘均由CPLD可編程器件實現，可進一步培養和提高學生的編程技術、單片機技術、接口技術及二次開發等能力。
8、實驗平臺提供課題設計、畢業設計以及二次開發的光傳輸、光通信的課題項目，完全可以使學生勝任硬件設計、模塊研發、軟件編程、系統調試等技術工作，并為其后續發展打下良好的基礎。
1、基礎實驗，共計4課時的實驗
實驗1 CPLD可編程器件信號產生及成形
實驗2 光纖發送系統
實驗3 光纖接收系統
實驗4 數據光傳輸系統
實驗5 （程控）數字電話光傳輸系統
實驗6 PN碼、CMI碼的碼型變換
實驗7 5B6B編碼與譯碼原理
實驗8 外加誤碼信號光纖信道測試
2、綜合實驗，共計4課時的實驗
實驗9 光波分復用實驗
實驗10 5B6B碼光纖信道傳輸
實驗11 外加數字信號光纖信道傳輸
實驗12 光纖信道眼圖觀察
實驗13 光纖信道內置誤碼測試
實驗14 擾碼與解擾測試
3、測試實驗，共計4課時的實驗
實驗15 1310/1550波長合波器測量實驗
實驗16 1310/1550波長分波器測量實驗
實驗17 1310／1550波長光端機模塊測量
實驗18 光分路器系統性能測試
實驗19變光衰減器在光纖通信系統中的應用

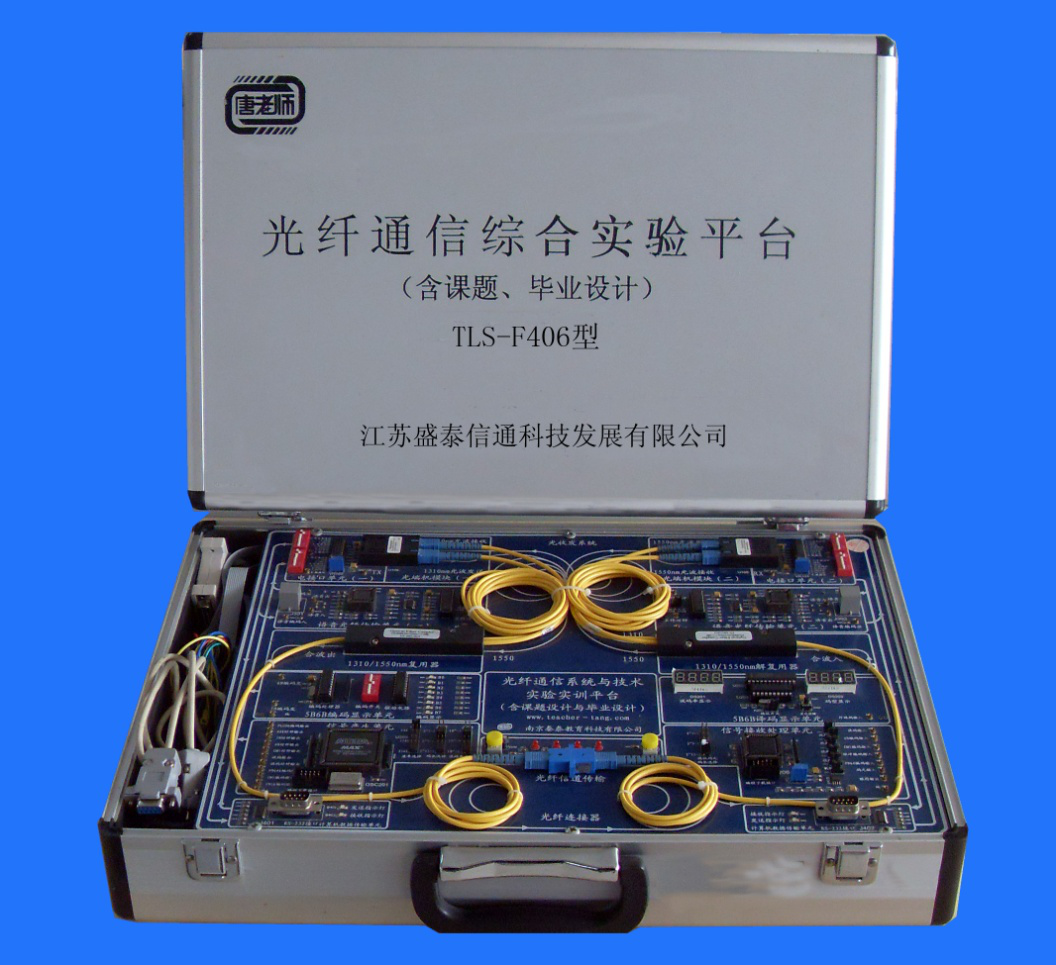

圖1 光纖通信實驗平臺
